Produktbeschreibung

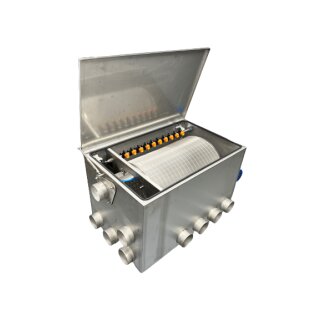

Der robuste Edelstahltrommelfilter Industriestandart hat die Aufgabe, Algenreste, Schmutzpartikel und Schwebealgen aus dem Teichwasser zu filtern.
Der Edelstahltrommelfilter ist mit 11 Sprühdüsen und Spülpumpe 5 bar ausgerüstet und hat eine Durchfluss Menge von 50.000 Liter/Stunde über 4 x Einläufe DN 110 und 4 x Abläufe DIN 110 + 1 x Überlauf DN 110 für gepumpte Variante.
Gesteuert kann das Ganze über Schwerkraft oder Pumpenversion je nach Bestellung. Die Trommel bewegt sich mittels Direktmotorenantrieb (Wartungsfrei)
Das Einsatzgebiet dieses Trommelfilters bezieht sich auf Teichgrößen:
Teiche mit Fischbesatz bis 120 m³
Schwimmteiche ohne Fischbesatz bis 160 m³
Pumpversion:
Durch Pumpbetrieb wird das Teichwasser in die Trommel des Trommelfilters gepumpt. Die Schmutzpartikel setzen sich an der Innenseite des Filtergewebes ab und verringern somit den Wasserdurchfluss. Es entsteht eine Wasserdifferenz zwischen der verschmutzten Anström- und der sauberen Abströmseite des Filters. Diese Differenz wird von einem Sensor in der gepumpten Seite erkannt und dessen Kontakt über die Steuerung löst den Spülvorgang aus.
Schwerkraftversion:
Durch Schwerkraft wird über Boden und Seitenabläufe sowie Skimmer das Teichwasser in die Trommel des Trommelfilters geleitet. Die Schmutzpartikel setzen sich an der Innenseite des Filtergewebes ab und verringern somit den Wasserdurchfluss. Es entsteht eine Wasserdifferenz zwischen der verschmutzten Anström- und der sauberen Abströmseite des Filters. Diese Differenz wird von einem Sensor in der Abströmseite Seite erkannt und dessen Kontakt über die Steuerung löst den Spülvorgang aus.
Spülvorgang:
Die Trommel wird gestartet und bewegt sich mittels Direktantrieb Wartungsfrei im Spülprozess. Das Ab reinigen des Filtergewebes 75 µm – 85 µm erfolgt mittels eines Düsenstock oberhalb der Trommel mit jeweils 7 – 11 Stück Sprühdüsen mit Keramikkern. Durch den Vorgang wird der sich an der Innenseite des Gewebes anhaftende Schmutz in der Spülrinne und somit aus dem Filtersystem ausgespült und in einen separaten Schutzbehälter geführt.
Technische Daten:
Gehäuse: Edelstahl V2A Werkstoff 1.4301 säurebeständiger 18/10 Chrom-Nickel-Stahl
Abmaße (LxBxH): 900 x 710 x 650 mm
Abmaße gesamt: ((LxBxH): 1125 x 710 x 650 mm
Trommelmaß: 500 x 650 mm
Einbauhöhe über Teichniveau: 120 mm
Trommelfilterfläche komplett: 1,30 m²
Filterfläche: 0,95 m²
Trommelbespannung: Edelstahl Werkstoff 1.4401 MW 75 µm auch in andere Gewebemasche bestellbar
Düsenstock: abnehmbar aus Edelstahl
Sprühwinkel: 120 ° Zwischenabstand 60 mm 5,5 bar
Schmutzrinne: DN 110 herausnehmbar mit 20 mm Neigung auf 850 mm Länge mit extra Spülrinnenfunktion Elektronisch einstellbar.
Funktionsumfang Steuerung:
Technische Daten
Mit bis zu maximal 5 x 230V Ausgänge 4 Amp.
6 zeiliges Grafikdisplay
Netzanschlusskabel für Steuerung.
Alle 5 x Ausgänge mit Strom haben eine Sicherungsüberwachung.
Digitales Betriebsstundenbuch für alle 52 Kalenderwochen und für alle Ausgänge UVC-Strahler, Teichpumpe, Trommelbewegung, Spülvorgänge-Zykluszeit, Rinnenspülung
Digitales Fehlerprotokoll
Komplette Fernwartung über GSM/GPRS -Modul
Grafikdisplay
Software ist für Mehrsprachigkeit ausgelegt
Integrierte Netzausfallerkennung
Funktionen:
Automatikbetrieb
Handbetrieb Drucktaster für manueller Reinigung-Spülvorgang
GSM/ GPRS – Modul intrigiert für alle Überwachungen aufs Smartphone
Individuelle Spülzeiteneinstellung 1 – 60 sec
Individuelle Zeit Einstellung für Wasserschwingung Start Spülung 3 - 20 sec
Sensor für Hochwasseralarm
Sensor für Niedrigwasseralarm
Individuelle Zeiteinteilung UVC- Generator (Trockenlaufschutz)
Individuelle Zeit Einstellung für Magnetventil für regelmäßige Frischwasserzufuhr
Passwortgeschütz
Im Lieferumfang enthalten:
• Renos Trommelfilter
• Filter für Sprühdüsenstock
• Steuerung mit einem 2 m Anschlusskabel
• Steuerung zum Trommelfilter 4 m Anschlusskabel
• Betriebsspannung: 230 Volt / 50Hz
• Abmaß (L x B x T): 300 x 300 x 120 mm
• Steuerspannung: 12 Volt DC
• GMS/GPRS Modul für Datenübertragung und Fehlermeldung
• Magnetventil 12 Volt
• Spülpumpe Metabo 5 bar für Düsenstock und Rinnenspülung
• Betriebsanleitung für Steuerung und Montage
